آشکارساز ازن UV

آشکارساز ازن UV PTM600-OZ

توضیحات کلی

آشکارساز ازن UV یک نورسنج پرتو دوگانه مبتنی بر ریزپردازنده (UV 254 نانومتر) برای اندازه‌گیری محتوای ازن در هوا یا اکسیژن است.

برای ارزیابی محتوای ازن در گاز نمونه، ردیاب ازن، تابش UV در کانال اندازه‌گیری، تابش UV در کانال مرجع، دما و فشار در کووت را اندازه‌گیری می‌کند.

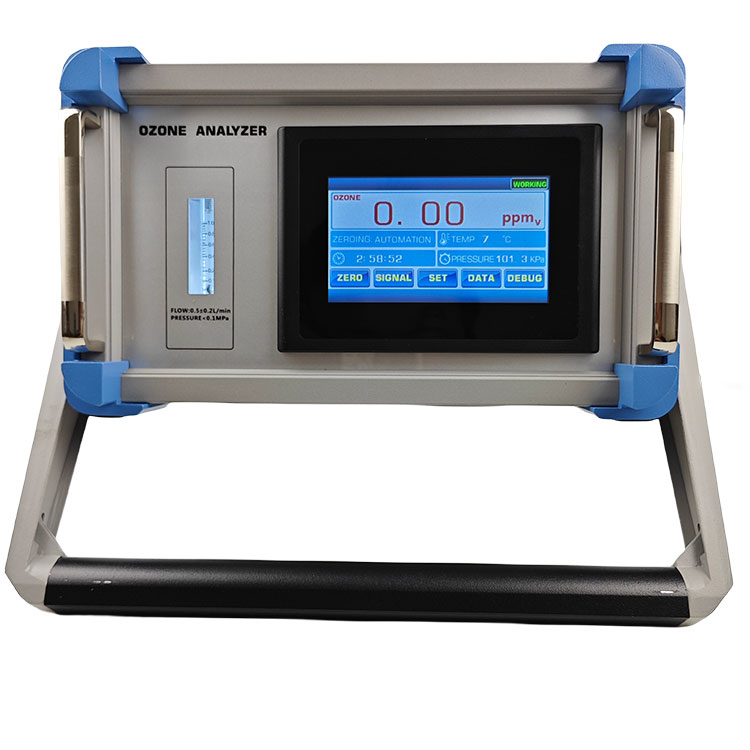

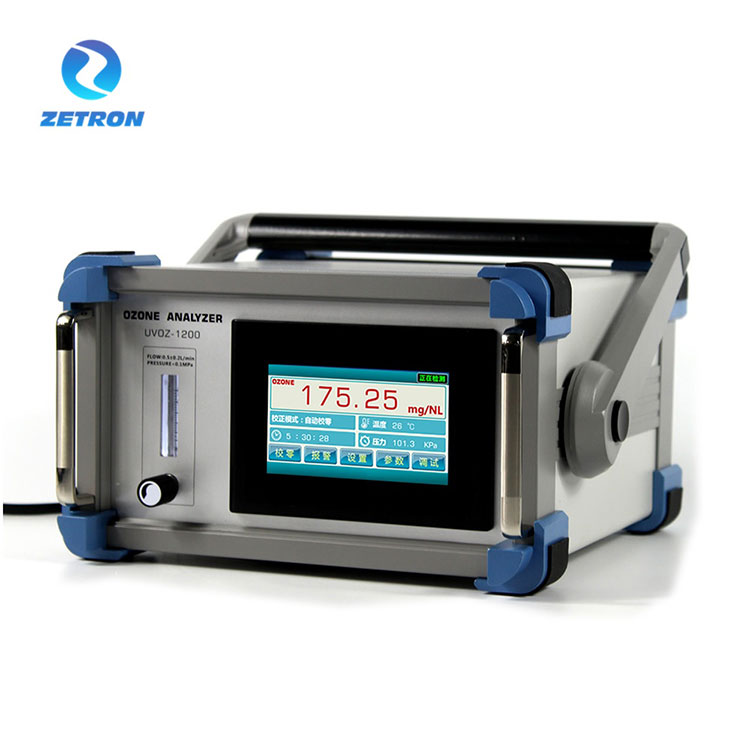

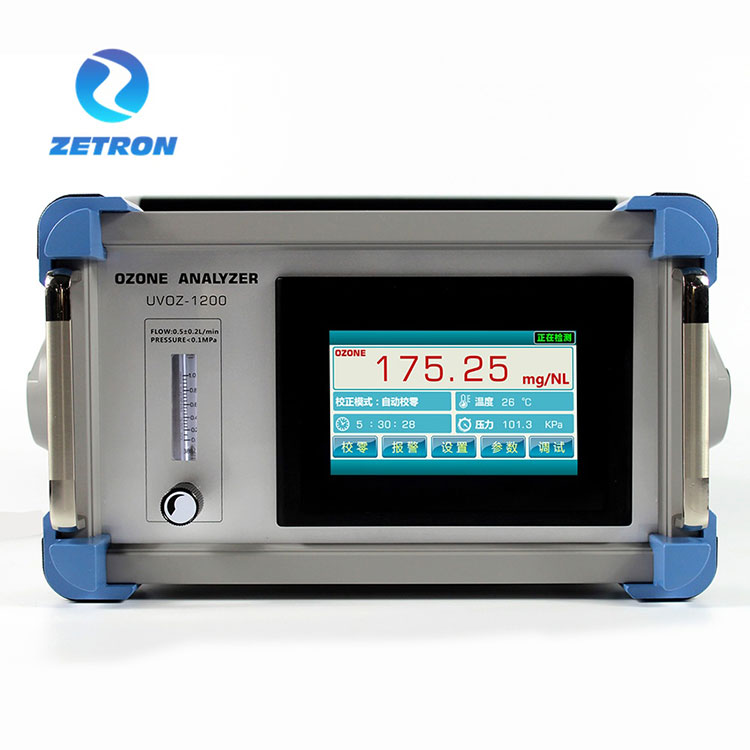

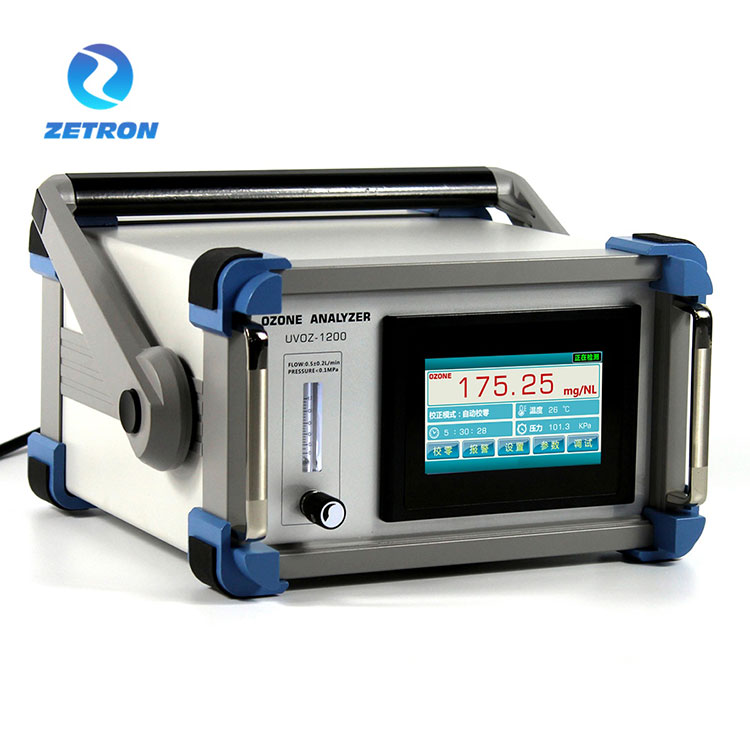

آنالایزر ازن دارای رابط عملکرد صفحه نمایش لمسی است که غلظت ازن را در زمان واقعی نشان می دهد. و صفحه نمایش لمسی نیز با نمایشگر جبران فشار و دما است. برای محدوده غلظت بالا (g/Nm3)، عملکرد ورودی جریان را دارد که می تواند خروجی مولد ازن را در زمان واقعی نمایش دهد. جزء اصلی از سیستم نور فرابنفش با عمر طولانی با کوارتز با قابلیت عبور نور بالا استفاده می کند تا از تاثیر رانش صفر بر دقت تشخیص جلوگیری کند. برای اطمینان از اینکه تجهیزات می توانند به طور مداوم 24 ساعت کار کنند، نیازی به بستن ورودی ازن هنگام صفر کردن نیست.

غلظت ازن بر حسب درصد وزن ازن (%wt/wt)، گرم ازن در هر متر مکعب معمولی گاز نمونه (g/Nm3) یا ppmv (AQ: g/m3 یا ppm) بر روی صفحه نمایش عددی نمایش داده می‌شود. واحد غلظت را می توان در حین کار تغییر داد.

پارامترهای قابل تغییر اضافی از جمله موارد زیر هستند:

نمایشگر واحد فشار (کیلو پاسکال)

پارامترهای هشدار (آستانه بالا/پایین)

ماهیت گاز حامل: هوا یا اکسیژن (از جمله PSA)

پارامترهای رابط RS-485

خروجی سیگنال 4-20MA

نصب و اتصال برق

برای اتصال گاز نمونه باید از لوله PTFE 6 × 4 میلی متر استفاده شود (که در صورت درخواست عرضه می کنیم). گاز نمونه باید از طریق فیلتر گاز نمونه ("IN") متصل شود. تاخیر زمانی اندازه گیری غلظت بستگی دارد

الف) سرعت جریان گاز نمونه،

ب) طول لوله تا آنالایزر،

ج) سطح مقطع لوله (توصیه می کنیم لوله 6x4 میلی متر باشد، نه بیشتر!)،

د) تاخیر زمانی خود آنالایزر. در نرخ جریان توصیه شده 2.2 تا 1 لیتر در دقیقه تاخیر زمانی 2 تا 0.4 ثانیه با طول لوله 6×4 میلی متر 2 متر خواهد بود.

نقشه های زیر تنظیمات احتمالی را نشان می دهد:

روش نمونه گیری: نمونه گیری با فشار مثبت;

رابط نمایش: رابط عملکرد صفحه نمایش لمسی 4.3 اینچی.

رابط محتوا: غلظت ازن، دما، فشار.

عملکردهای کمکی: جبران دما، جبران فشار.

واحد نمایشگر: g/Nm3، mg/NL اختیاری.

وضوح صفحه نمایش: 0.01g/Nm3;

نرخ جریان گاز: 0.5L±0.2L/min.

فشار ورودی: <0.1MPa;

خطای تمرکز: حداکثر 0.5% FS.

خطای خطی: حداکثر 0.5% FS.

رانش صفر: <± 0.3٪. FS;

زمان واکنش: ≤ 1 ثانیه.

دمای محیط: -30~80 ℃;

روش رابط خط لوله: سفت شدن سریع (فولاد ضد زنگ)؛

قطر نمونه برداری بای پس: Φ 6 (6 میلی متر * 4 میلی متر)؛

روش ارتباطی: RS-485;

حالت خروجی: 4-20 میلی آمپر (فعال)؛

منبع تغذیه: 24 ولت DC;

اندازه: 120 میلی متر (ارتفاع) × 160 میلی متر (عرض) × 60 میلی متر عمق.

توجه: 1mg/L=1g/m3=467PPM.

گارانتی رایگان: 24 ماه (برای هاست)؛

پیکربندی استاندارد: فلومتر ضد خوردگی، تخریب کننده اگزوز ازن، فیلتر ورودی ازن (گرد و غبار).

ویژگی های محصول:

ویژگی های اندازه گیری: فناوری ثبت شده با عملکرد تنظیم خودکار نقطه صفر، اصل جذب اشعه ماوراء بنفش دو مسیره، منبع نور LED فرابنفش خارجی با عمر طولانی، عملکرد مداوم، اطمینان از ثبات غلظت تشخیص.

روش تست: روش جذب UV دو مسیره، سیستم منبع نور با عمر طولانی، دقت اندازه گیری بالا.

اصل اندازه گیری: طبق قانون لامبرت بیر، اندازه گیری های دقیق از طریق اصل جذب نورسنجی انجام می شود.

سیستم منبع نور: سیستم منبع نور فرابنفش خارجی با عمر طولانی (منبع نور LED فرابنفش با لنز)، با 2 سال گارانتی رایگان.

استفاده: نصب و استفاده در داخل ساختمان مجهز به شاخه های هوانوردی ضد آب توصیه می شود.

سیستم استخر نور: فناوری استخر نور جداگانه، بدون نشتی، مقاومت در برابر فشار بالا و مقاومت در برابر ضربه گاز نمونه گیری جریان بالا.

جبران هوشمند: تعبیه شده در جبران دما و فشار و نمایشگر، با خودکار

ساختار

صفحه نمایش و صفحه نمایش

ورودی برق، خروجی سیگنال، ورودی ازن، خروجی ازن

برق ورودی:

خروجی ترمینال سیگنال:

اتصال و فرآیند

آشکارساز اوزون UV، نمودار اتصال نمونه گیری شاخه موازی

(توجه: توصیه می شود پس از عبور از دستگاه تخریب اگزوز ازن، از این فرآیند اتصال، نمونه برداری جدا و اتمسفر تخلیه شود.)

آشکارساز اوزون UV، نمودار اتصال نمونه‌برداری سری

(توجه: هنگام استفاده از این فرآیند اتصال، توجه به این نکته مهم است که فشار در خط لوله خروجی ژنراتور ازن باید پایدار باشد. جبران کننده فشار داخلی باعث می شود که مقدار غلظت ازن شناسایی شده در محدوده مشخصی نوسان کند.)

مدل: آشکارساز اوزون UV

محدوده اندازه گیری: 0-300 گرم / نیوتن متر مکعب

محدوده اختیاری: 0-300g/Nm3، 0-100g/Nm3، 0-50g/Nm3.

طول عمر منبع نور: تقریباً 30000-50000 ساعت.
