آنالایزر ازن دیواری

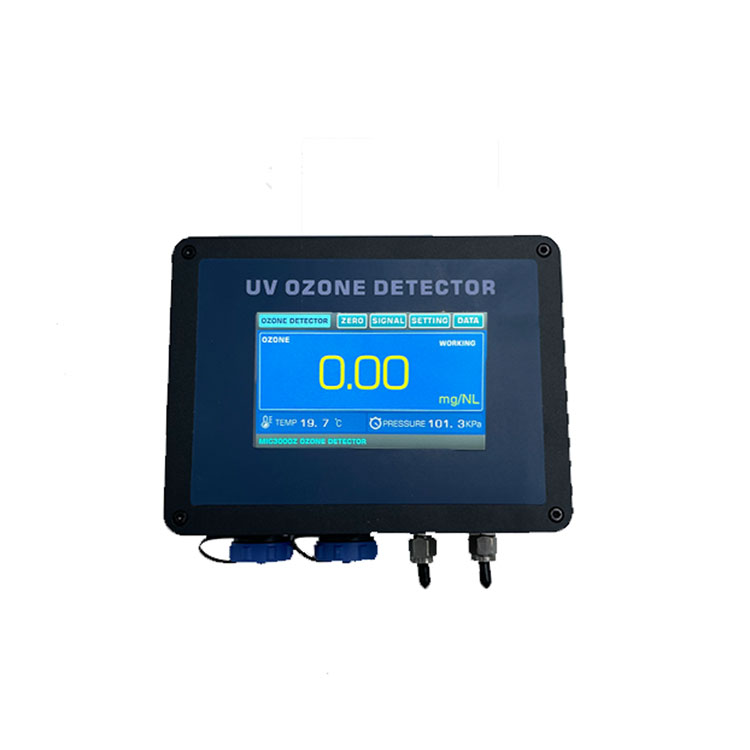

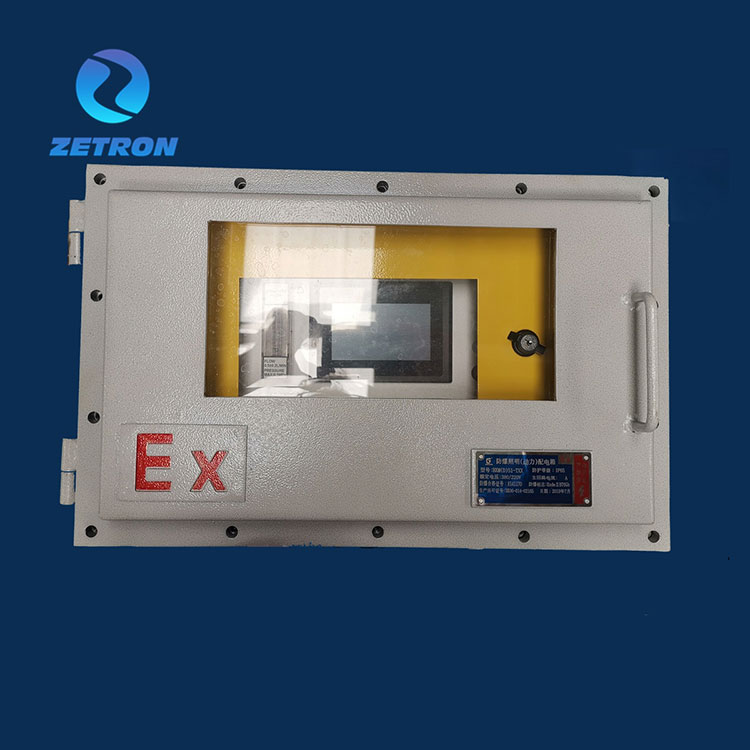

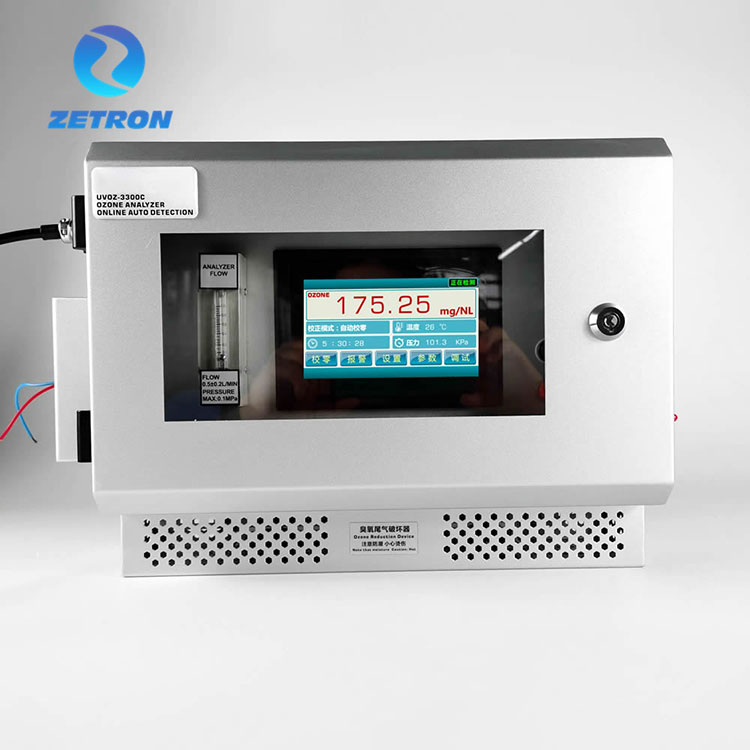

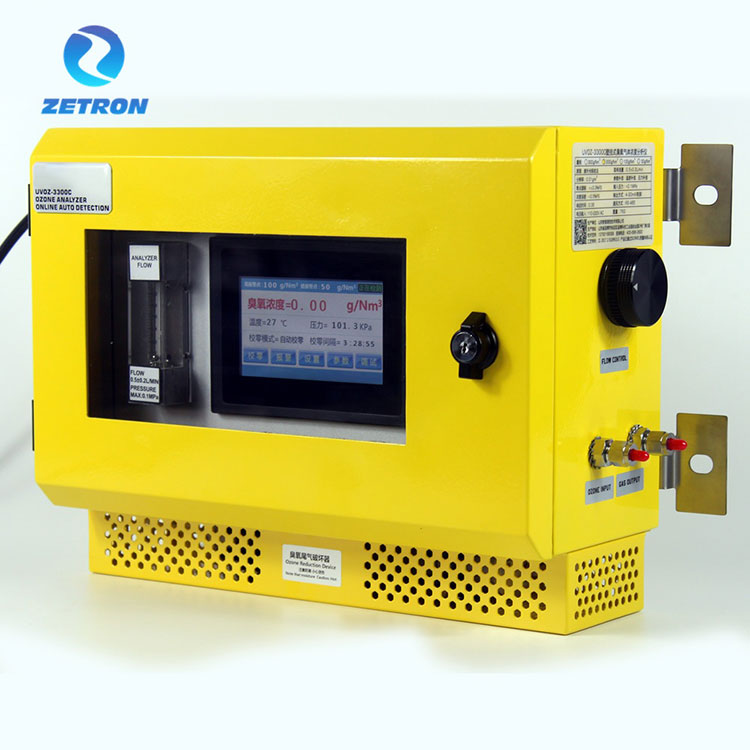

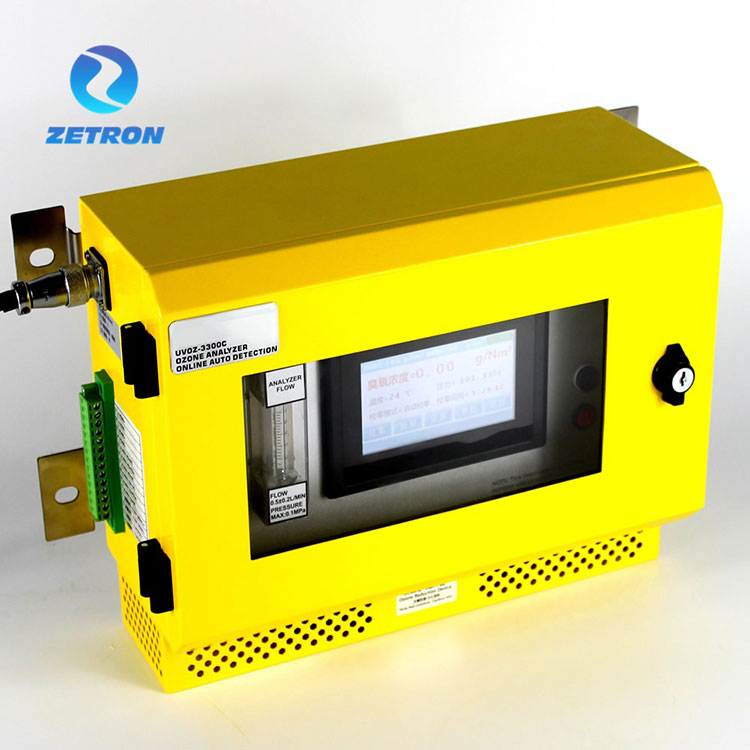

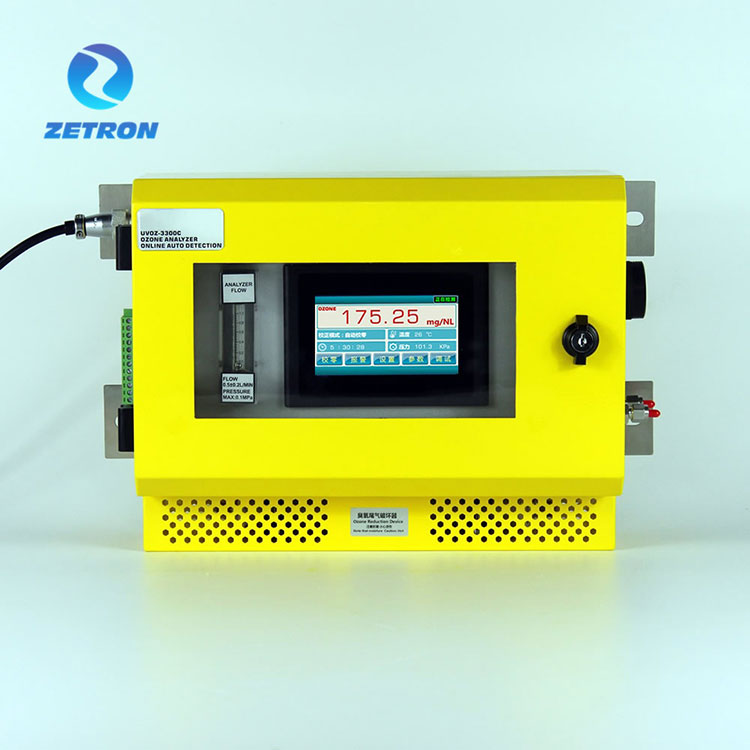

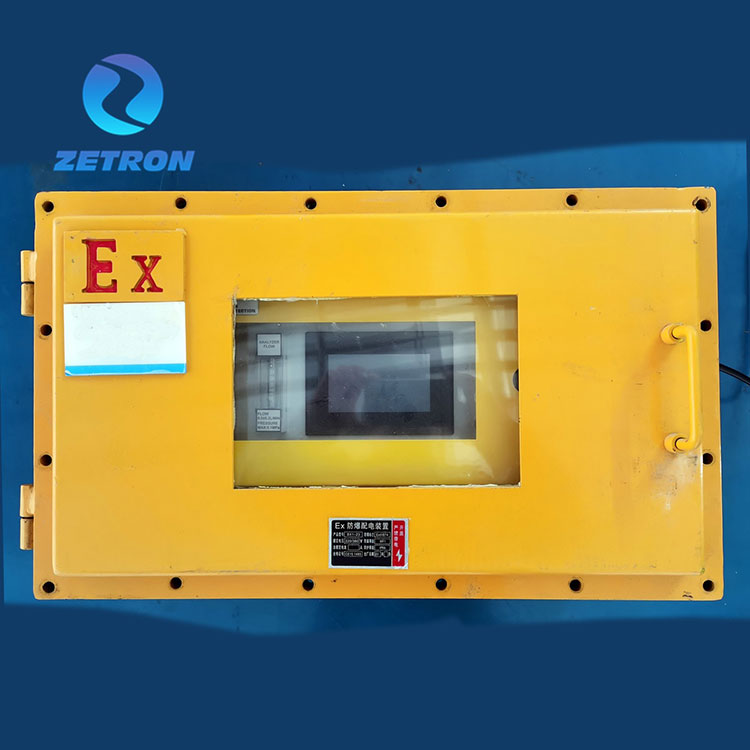

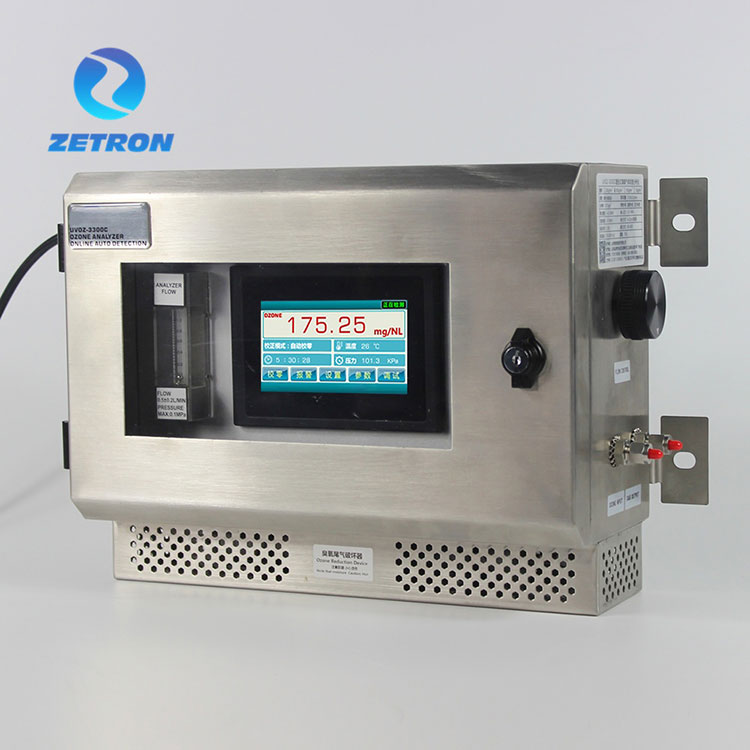

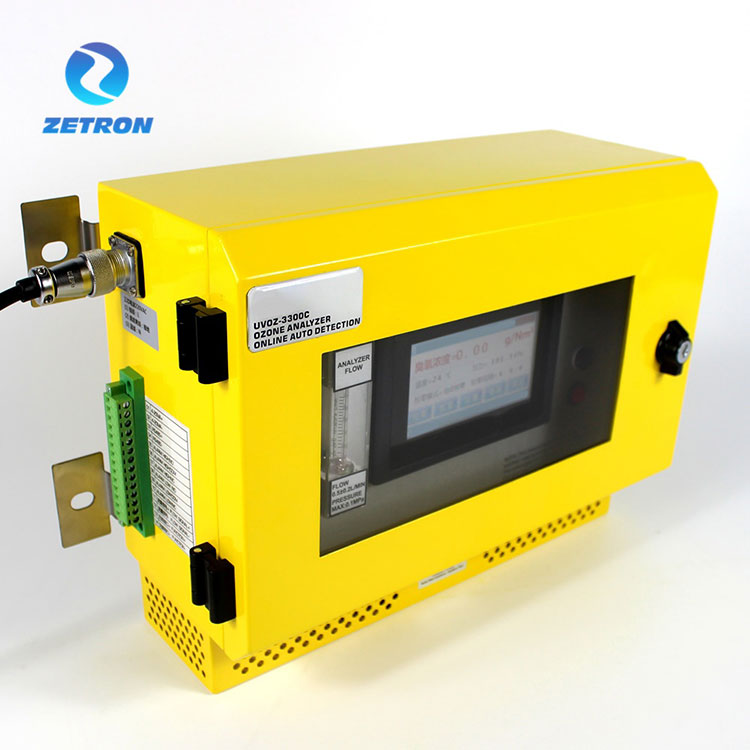

MIC500-OZ آنالایزر ازن دیواری

بر اساس قانون لامبرت بیل، آنالایزر با اندازه‌گیری تغییر شدت سیگنال نور قبل و بعد از جذب UV برای محاسبه غلظت ازن فعلی استفاده می‌کند. این تجهیزات از سیستم پیشرفته منبع نور UV دوگانه با سیستم مدیریت هوشمند لوله لامپ و فن‌آوری فتوسل جدا شده استفاده می‌کند که آنالایزر ضد ضربه، ضد فشار گاز را قادر می‌سازد.

آنالایزر ازن دیواری دارای رابط عملکرد صفحه نمایش لمسی است که غلظت ازن را در زمان واقعی نشان می دهد. و صفحه نمایش لمسی نیز با نمایشگر جبران فشار و دما است. برای محدوده غلظت بالا (g/Nm3)، عملکرد ورودی جریان را دارد که می تواند خروجی مولد ازن را در زمان واقعی نمایش دهد. جزء اصلی از سیستم نور فرابنفش با طول عمر بالا با کوارتز با گذر نور بالا استفاده می کند تا از تحت تاثیر قرار دادن صفر دریفت بر دقت تشخیص جلوگیری کند. برای اطمینان از اینکه تجهیزات می توانند به طور مداوم 24 ساعت کار کنند، نیازی به بستن ورودی ازن هنگام صفر کردن نیست.

غلظت ازن بر حسب درصد وزن ازن (%wt/wt)، گرم ازن در هر متر مکعب معمولی گاز نمونه (g/Nm3) بر روی صفحه نمایش عددی نمایش داده می شود. واحد غلظت را می توان در حین کار تغییر داد.

پارامترهای قابل تغییر اضافی از جمله موارد زیر هستند:

نمایشگر واحد فشار (کیلو پاسکال)

پارامترهای هشدار (آستانه بالا/پایین)

ماهیت گاز حامل: هوا یا اکسیژن (از جمله PSA)

پارامترهای رابط RS-485

خروجی سیگنال 4-20MA

محدوده اختیاری و حالت کار

 ویژگی های فنی

ساختار

برق ورودی：

آلارم خروجی تکی

خروجی تکی

اتصال و فرآیند

نمودار فرآیند نمونه گیری فشار فعال آنالایزر ازن

دستورالعمل عملیات

【1】. شرایط استفاده

این آنالایزر برای نصب و راه اندازی داخل ساختمان استفاده می شود. توصیه می شود به مدت 5 دقیقه از قبل گرم کنید و سپس یک بار صفر کنید. می توان از آن به مدت 24 ساعت به صورت آنلاین استفاده کرد. لطفا در هنگام استفاده به ایمنی برق و محیط زیست توجه کنید. مجهز به سیستم نظارت بر منبع نور UV LED است و سیستم با توجه به روشنایی منبع نور تنظیم می شود. اگر انحراف بدون ازن صفر است، می توانید به صورت دستی صفر را برای تمیز کردن صفر کنید. گاهی اوقات انحراف صفر رخ می دهد که می توان آن را نادیده گرفت.

【2】 احتیاط

①این آنالایزر ازن برای داخل ساختمان استفاده می شود و محیط باید تهویه، خشک و بدون گازهای خورنده دیگر نگهداری شود. به طور خاص، اگر آمونیاک، کلرید هیدروژن، سولفید هیدروژن و سایر گازها در محیط وجود دارد باید به موقع از خوردگی محافظت شوند. هر گونه مشکل ناشی از این شرایط در ضمانت رایگان نیست.

②گاز ازن تمیز و خشک باید تضمین شود. در صورت نیاز تشخیص غلظت گاز ازن در مکان های مرطوب یا با روغن، گرد و غبار، فیلترها (فیلترهای گاز دودکش) و رطوبت گیر (کندانسورهای الکترونیکی) باید در ورودی دستگاه نصب شوند. در غیر این صورت هرگونه مشکل ناشی از این شرایط در ضمانت رایگان نیست.

③ اتصال خروجی ناوشکن گاز اگزوز به خط لوله اصلی اکیدا ممنوع است و گاز خروجی باید تخلیه یا از بین برود.

④اگر از ابزار برای مدت طولانی استفاده نمی شود، لازم است که بخاری را به طور مرتب برق دار کنید و ابزار را در برابر رطوبت نگهداری کنید.

⑤ناوشکن گازهای خروجی در حالت کار مشتاق خواهد بود، لمس مستقیم دست کاملاً ممنوع است. توجه داشته باشید که در صورت طولانی مدت در عایق رطوبتی، ناوشکن گاز اگزوز نامعتبر خواهد بود. در صورت مشاهده سرریز گاز ازن در خروجی، لطفاً برای تعویض آن با سازنده تماس بگیرید.

⑥ لوله اتصال ورودی باید از مواد PTFE استفاده کند.

⑦ فیلتر هوای سازنده فقط می تواند ذرات گرد و غبار را فیلتر کند. اگر کاربر نیاز به تشخیص گاز ازن با غبار روغن، غبار آبی و سایر رسانه ها دارد، لطفاً به موقع با سازنده تماس بگیرید تا دستگاه پیش تصفیه را سفارشی کنید.

ج. رابط عملیات

(غلظت بالا 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

رابط اصلی - عملکرد نمایش عادی

"کار"، "کالیبراسیون" و "خطا" در گوشه سمت راست پایین رابط نمایش صفحه نمایش اصلی نمایش داده می شود.

● WORKING: وضعیت آزمایش را اجرا کنید

●ZEROING: دستگاه در عملیات کالیبراسیون صفر است

●خطا: خرابی آنالایزر ازن. لطفا به موقع با سازنده تماس بگیرید.

● LOADING: پس از روشن شدن ابزار، دستگاه داغ وضعیت بارگیری را نشان می دهد

منوی صفر کردن

کاربران می توانند با توجه به شرایط، بین حالت های «کالیبراسیون صفر دستی» و «کالیبراسیون صفر خودکار» انتخاب کنند.

زمان بازه کالیبراسیون صفر خودکار می تواند توسط کاربران با توجه به نیاز آنها تنظیم شود.

هنگامی که مقدار غلظت ازن ≥100g/Nm3 تشخیص داده شود، سازنده زمان کالیبراسیون صفر خودکار 24-96 ساعت را توصیه می کند.

هنگام تشخیص مقادیر غلظت ازن ≤100g/Nm3، سازنده زمان کالیبراسیون صفر خودکار 8-12 ساعت را توصیه می کند.

دکمه "دستی صفر کالیبراسیون یک بار"، هنگامی که فعال می شود، عملیات کالیبراسیون صفر را بر روی آنالایزر غلظت گاز ازن انجام می دهد.

منوی سیگنال

کاربران می‌توانند «نقاط هشدار بالا» و «نقاط هشدار کم» را با توجه به وضعیت خود تنظیم کنند. این ابزار با دو مجموعه خروجی سیگنال رله، کاربران می توانند دو مجموعه سیگنال رله NO، COM، NC را متصل کنند.

هنگام استفاده از سیگنال های رله، باید توجه داشت که سیگنال های رله باید دارای ورودی برق DC با حداکثر 24 ولت باشند. سعی کنید از دسترسی مستقیم به سیگنال های رله با ولتاژ 220 ولت اجتناب کنید.

منوی تنظیمات

الف کاربران می‌توانند «جبران دما» را برای آوردن مقادیر به مکان‌های «باز» و «بستن» تنظیم کنند که با محاسبات غلظت ازن انجام می‌شود.

ب کاربران می‌توانند «جبران فشار» را برای آوردن مقادیر به مکان‌های «باز» و «بستن» تنظیم کنند که با محاسبات غلظت ازن انجام می‌شود. این فرستنده فشار ابزار از نمونه برداری پمپاژ و جبران فشار فعال پشتیبانی می کند.

ج. کاربران می توانند واحد را با توجه به شرایط زیر انتخاب کنند:

توضیحات تکمیلی:

واحدهای g/Nm3 و g/m3 NTP به معنای غلظت ازن در دمای استاندارد (20℃ احتمالا) و فشار استاندارد (101.325 KPa).g/m3 NTP است.

（NTP- دما و فشار معمولی، STP- دما و فشار استاندارد)

g/Nm3 بیانی از بیان بین المللی است. صفحه نمایش از رویه بین المللی پیروی می کند و حالت بیان غلظت g/Nm3 را اتخاذ می کند.

منوی DATA

صفحه اصلی منوی پارامتر را مشاهده کنید.

مقادیر داده ها در منوی پارامترها همان شاخص های پارامتری است که توسط پرسنل فنی سازنده برای ارزیابی عملکرد تحلیلگر ازن استفاده می شود. این صفحه پارامتر پارامترهای مختلف آنالایزر ازن جذبی اشعه ماوراء بنفش دو مسیره را نشان می دهد که برای تعیین اینکه آیا آنالایزر ازن در وضعیت تشخیص و نمایش عادی است یا خیر.

●UVLED-R: واکنش منبع نور UV در غیاب پارامترهای شدت نور گاز است.

●UVLED-M: پارامتر شدت نور منبع نور UV پس از عبور از محفظه تشخیص (سلول نوری).

●DATA-ZERO وDATA-ABSR یک مقدار داده پارامتر هستند که طبق قانون لامبرت و الگوریتم برنامه توسط تحلیلگر ازن به دست می‌آید.

وضعیت سیستم: "NORMAL" و "ERROR" می توانند قضاوت کنند که آیا تحلیلگر ازن می تواند طبق محاسبه پارامترهای ابزار به طور عادی کار کند یا خیر.

●TheLED-Svalue توانایی کاربر برای تنظیم مجدد داده های سنسور غلظت گاز ازن بر اساس تغییرات غلظت فعلی است.

نسبت مرجع، شدت منبع نور LED فرابنفش فعلی را زمانی که در معرض گاز قرار نگرفته است، منعکس می کند.

مقدار مرجع پارامتر شدت روشنایی منبع نور LED ماوراء بنفش را بدون عبور از گاز در طول کالیبراسیون صفر منعکس می کند.

عملکرد تنظیم خودکار: پس زمینه ابزار روشنایی (مقدار مرجع) LED ماوراء بنفش را در حین کالیبراسیون صفر ثبت می کند. هنگامی که روشنایی LED ماوراء بنفش منحرف می شود، سیستم به طور خودکار روشنایی LED ماوراء بنفش را تصحیح می کند، به طوری که نقطه صفر سنسور غلظت گاز ازن به طور خودکار در یک محدوده خاص تنظیم می شود و به طور موثر از انحراف نقطه صفر جلوگیری می کند.

منوی اشکال زدایی

منوی حالت اشکال زدایی تنظیمات اولیه و برای تنظیم پارامترها است. کاربران سعی نمی کنند وارد منوی رمز عبور شوند، هنگامی که خطای رمز عبور به زمان های خاصی رسید، ابزار به طور خودکار با صفحه آبی قفل می شود.

این رابط پس‌زمینه عملیات و تنظیمات می‌تواند پارامترهای آنالایزر ازن مانند "ضریب غلظت"، "روشنایی لامپ UV"، "مقدار 4-20 میلی آمپر"، "دما"، "فشار"، "پارامترهای گیرنده فوتوالکتریک"، "مقدار تصحیح"، "بازگشت به مقدار صفر" را تغییر داده و تغییر دهد.

【4】دستورالعمل های ارتباطی

●خروجی تکی 4-20MA

خروجی سیگنال 4-20MA یک خروجی فعال است. کاربران می توانند مستقیماً به تجهیزات جمع آوری داده ها مانند رایانه تک تراشه یا PLC دسترسی داشته باشند. هرگز ولتاژ را به پورت سیگنال 4-20MA بار نکنید.

●ارتباطات RS-485 (عملکرد انتخاب)

توجه: تنظیم آدرس در صفحه نمایش لمسی!

●ارتباطات RS-485 (عملکرد انتخاب)

حالت ارتباط: Modbus-RTU (RS-485)؛

پارامترهای ارتباطی: 9600، 8، N، 1،

فرمت داده: دریافت هگزادسیمال، ارسال هگزادسیمال

خواندن مقدار ثبت:

داده ها را برگردانید

ثبت نام بنویس:

ارزش برگشتی:

7. تعمیر و نگهداری

در استفاده معمولی، عمر سرویس واقعی به محیط سایت بستگی دارد. کالیبراسیون آنالایزر هر 18 ماه یکبار توسط کارخانه مرجوعی توصیه می شود (کالیبراسیون رایگان است، هزینه برگشت و حمل بر عهده کاربر است). در شرایط سخت، توصیه می شود سنسور را هر 12 ماه یک بار کالیبره کنید تا از اعتبار داده های آزمایش اطمینان حاصل کنید. موارد نگهداری به شرح زیر است:

(1) اینکه آیا نشتی در سیستم ورودی وجود دارد یا خیر. آیا لوله اتصال گاز فرسوده شده است. آیا کانکتور بسته شده است.

(2) هیچ شل شدن یا شکستگی خط منبع تغذیه و سوکت وجود ندارد.

(3) آیا نشتی در داخل آنالایزر وجود دارد، آیا می تواند بوی گاز ازن را حس کند.

(4) مشکل غیر طبیعی دیگر.

در صورت بروز هر یک از مشکلات فوق، لطفاً در اسرع وقت به سازنده اطلاع دهید.

8. هشدارها

الف- جداسازی و مونتاژ تجهیزات اکیداً ممنوع است. برچسب ها باید در هنگام استفاده دست نخورده نگه داشته شوند، در غیر این صورت هیچ تضمینی وجود نخواهد داشت.

ب. تعمیر و نگهداری باید دارای یک فرد حرفه ای برای کار باشد.

ج- خودسرانه قطعات را جدا نکنید و در هنگام باز کردن تجهیزات از آسیب های غیر ضروری جلوگیری کنید.

د. تجهیزات را تمیز نگه دارید، برای جلوگیری از خراشیدگی صفحه نمایش را با اجسام سخت لمس نکنید.

E. منبع تغذیه را خاموش کنید و از رطوبت در هنگام نزدیک بودن تجهیزات جلوگیری کنید.

و. در صورت بروز وضعیت غیرعادی، منبع تغذیه را فورا قطع کرده و منبع گاز را قطع کنید و لطفاً به موقع با سازنده تماس بگیرید.

9. ذخیره سازی

ابزار باید در محیطی با تهویه خوب، خشک و غیر خورنده با دمای محیطی 10-10 درجه سانتیگراد تا 40 درجه سانتیگراد، رطوبت نسبی بیش از 80 درصد نگهداری شود. گاز نمونه با رطوبت نسبی بیش از 80 درصد و دمای گاز باید 50 درجه سانتیگراد تا 80 درجه باشد.

10. مدت اعتبار

عمر محصول به درجه قدیمی بودن دستگاه الکترونیکی بستگی دارد. پس از تعویض دستگاه الکترونیکی قدیمی، می توان از محصول به طور معمول استفاده کرد.

محدوده تست：	□0-300 گرم / نیوتن متر مکعب	□0-200 گرم/Nm3	□0-100 گرم/Nm3
	□0-50 گرم/Nm3	□0-1000ppm
وضوح نمایشگر:	□0.01g/m   نکته：1mg/L=1g/m3=467ppm
واحد نمایش:	□g/Nm3 □mg/NL   □%WT
روش نمونه گیری:	□نمونه‌گیری فشار فعال  □نمونه‌گیری پمپاژ
رابط محتوا:	□غلظت ازن   □جبران دما
	□ جبران فشار
زندگی منبع نور:	حدود 30000-50000 ساعت
رابط نمایش:	رابط عملکرد صفحه نمایش لمسی 4.3 اینچی
عملکرد کمکی:	جبران دما و فشار
جریان نمونه گیری:	0.5L±0.2L/min
فشار ورودی：	<0.1MPa
خطای تمرکز :	< 0.3٪ FS
انحراف خط:	< 0.2٪ FS
دریفت صفر：	<±0.3%.FS
زمان پاسخگویی:	سیگنال 0.03S است، نشان دادن 0.3 S است.
دمای محیط:	-20 تا 50 ℃
کالیبر نمونه‌برداری از اتصال سری:	دور زدن نمونه‌برداریΦ6 (رابط چرخشی سریع 6*4 میلی‌متری) دور زدن نمونه‌برداریΦ8 (رابط تابش سریع 8*6 میلی‌متر)
حالت ارتباط:	RS-485
حالت خروجی:	4-20 میلی آمپر
سیگنال رله:	آلارم بالا، آلارم کم
منبع تغذیه:	AC 110-220V

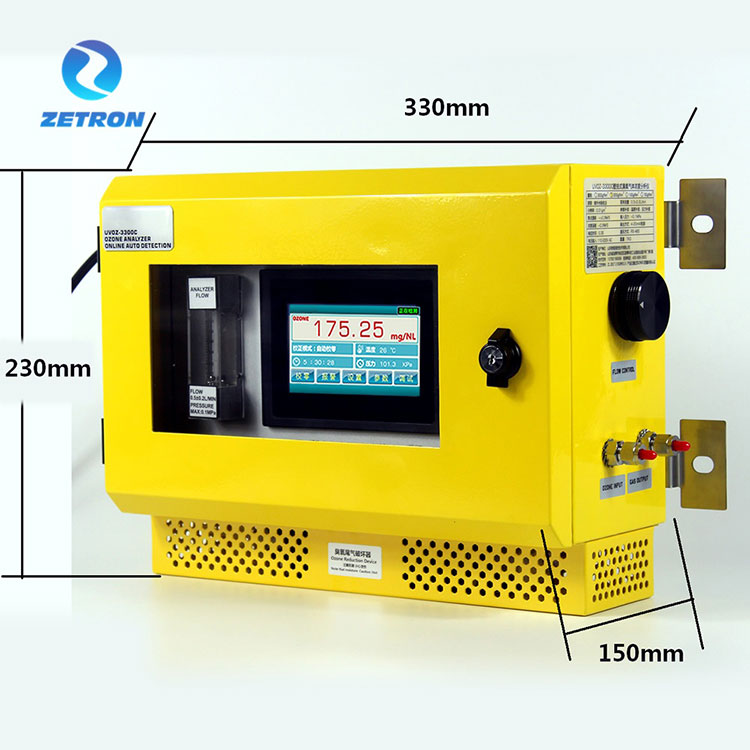

ابعاد：	230 میلی متر (ارتفاع × 330 میلی متر (عرض) × 150 میلی متر (عمق)
پیکربندی استاندارد:	□فلومتر ضد عفونی کننده     □فیلتر   □ناوشکن دم گاز ازون  □ پمپ نمونه برداری
