مانیتور ازن حل شده

تأمین کننده مانیتور ازن حل شده

اصل تشخیص: روش جذب مسیر دوگانه UV ، برای تجزیه و تحلیل و تشخیص غلظت آب ازن محلول در آب شیر ، آب خالص یا صنعت نیمه هادی استفاده می شود.

محدوده اندازه گیری: 0-20ppm ؛ 0-50ppm ؛ 0-100ppm ؛ 0-120ppm ؛ 0-180ppm ؛ 0-200ppm.

ویژگی های محصول: این مانیتور ازن حل شده اشعه ماوراء بنفش دارای یک تابع تنظیم خودکار منبع نور داخلی است که می تواند براساس داده های نور مرجع نقطه صفر ، روشنایی منبع نور LED را در زمان واقعی تنظیم کند تا از پایداری نقطه صفر اطمینان حاصل شود. این آنالایزر غلظت آب ازن نوری UV می تواند به صورت موازی یا سری به خط لوله آب ازن محلول متصل شود ، که عمدتا برای تجزیه و تحلیل و تشخیص غلظت آب ازن حل شده در آب شیر ، آب خالص یا صنایع نیمه هادی استفاده می شود.

این آنالایزر ازن محلول دارای عملکرد سیستم تنظیم خودکار با منبع نور UV است که می تواند روشنایی منبع نور LED UV را در زمان واقعی با توجه به داده های نور مرجع تنظیم کند تا داده های نقطه صفر ثابت را حفظ کند و از ثبات نقطه صفر اطمینان حاصل کند. این یک محصول ثبت شده از شرکت ما است. این آنالایزر غلظت آب ازن نوری UV می تواند بدون توقف 24 ساعت به طور مداوم کار کند.

آنالایزر ازن حل شده - نمای کلی محصول

آنالایزر غلظت ازن محلول اندازه گیری مستقیم از ازن در آب ماوراء بنفش یا آب کدورت ثابت با استفاده از اسپکتروفتومتری ماوراء بنفش است. نسخه قابل تنظیم HF است که می تواند برای محلول آبی ازن اسید هیدروفلوئوریک 20 ٪ استفاده شود. مواد در تماس با آب ازن شامل PTFE ، FFPM ، PFA و کوارتز یا یاقوت کبود هستند. آنالایزر غلظت آب ازن حل شده UVOZ-180W مجهز به ورودی و خروجی است و مجهز به رابط کاربری صفحه لمسی است. خروجی مستقیماً با خطوط سیگنال 4-20MA و RS-485 به PLC متصل می شود.

آنالایزر غلظت ازن محلول دارای یک عملکرد سیستم تنظیم خودکار با منبع نور UV است که می تواند روشنایی منبع نور LED UV را در زمان واقعی مطابق با داده های نور مرجع تنظیم کند تا داده های نقطه صفر ثابت را حفظ کند و از پایداری نقطه صفر اطمینان حاصل کند. این یک محصول ثبت شده از شرکت ما است. این آنالایزر ازن می تواند بدون توقف 24 ساعت به طور مداوم کار کند. پایداری برتر این آنالایزر غلظت ازن با استفاده از یک سیستم نوری پرتو دوتایی واقعی و یک منبع نور LED ماوراء بنفش بسیار طولانی مدت به دست می آید.

پوسته آنالایزر غلظت ازن محلول یک پوسته آلومینیومی با طراحی اثبات چلپ چلوپ ، سطح حفاظت: IP65 ، اندازه: 260x160x90mm (WXHXD) و وزن حدود 3 کیلوگرم است. این آنالایزر غلظت آب ازن محلول می تواند با طراحی قلاب در پشت نصب شود. در صورت نیاز به نصب ، چهار براکت نصب شده ارائه می شود.

سرعت جریان ورودی آنالایزر غلظت آب ازن محلول 200-300 میلی لیتر در دقیقه است. در صورت نیاز به کنترل جریان ، یک دریچه دریچه گاز یا متر جریان باید در خروجی آنالایزر غلظت آب ازن محلول نصب شود. این دریچه دریچه گاز باید در پشت سنسور قرار گیرد (هرگز در مقابل آن! نصب شیر دریچه گاز در ورودی حباب ایجاد می کند ، بنابراین برای آب ازن با حباب های آب به شدت ممنوع است تا وارد آنالایزر آب ازن حل شده شود.)

لازم است پاکیزگی آب ورودی آنالایزر غلظت آب ازن حل شده و حفظ نظافت سنسورهای داخلی آنالایزر آب ازن حل شده را حفظ کند. توصیه می شود هر 2 هفته یک نقطه صفر آنالایزر غلظت آب ازن حل شده را کالیبراسیون کنید. هنگام کالیبراسیون نقطه صفر ، آب تمیز بدون ازن یا رنگ باید معرفی شود

آنالایزر ازن حل شده - ویژگی های محصول:

روش تست: روش جذب UV مسیر دوگانه ، سیستم منبع نور طولانی مدت ، دقت اندازه گیری بالا.

اصل اندازه گیری: طبق قانون آبجو لامبرت ، اندازه گیری دقیق از طریق اصل جذب فوتومتری انجام می شود.

محدوده اندازه گیری: 0-20ppm ؛ 0-50ppm ؛ 0-100ppm ؛ 0-120ppm ؛ 0-180ppm ؛ 0-200ppm.

سیستم منبع نور: سیستم منبع نور ماوراء بنفش طولانی مدت خارجی (طول موج 253.7 نانومتر) ، با ضمانت رایگان 3 سال.

استفاده: نصب و استفاده داخلی ، مجهز به پایانه های پلاگین هواپیمایی ضد آب.

سیستم استخر نور: فناوری استخر نور جداگانه ، بدون نشت ، مقاومت در برابر فشار بالا و مقاومت در برابر تأثیر مایع نمونه برداری با سرعت بالا.

جبران هوشمند: مجهز به تنظیم خودکار صفر و عملکرد جبران منبع نور خودکار.

روش عملکرد: می توان آن را به صورت دستی صفر کرد ، و در حین صفر ، لازم است اطمینان حاصل شود که هیچ محلول آبی ازن در ساز وجود ندارد.

واحد نمایش: میلی گرم در لیتر ، ppm اختیاری.

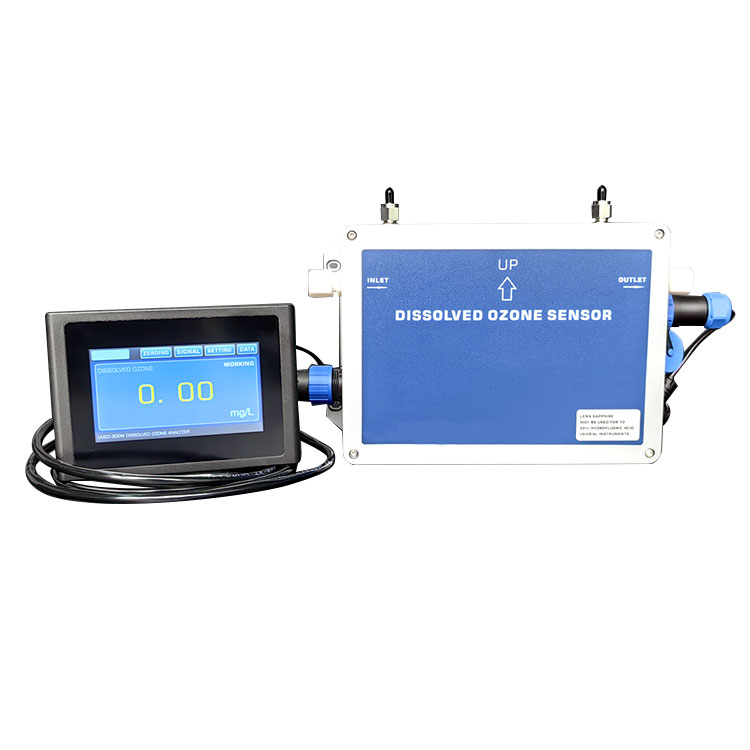

نمایش داده ها: صفحه لمسی رنگی با کیفیت بالا.

عملکرد خروجی: ارتباطات 4-20mA ، RS485.

تنظیم خودکار صفر: این می تواند روشنایی منبع نور LED ماوراء بنفش را در زمان واقعی بر اساس داده های نور مرجع تنظیم کند تا داده های نقطه صفر ثابت را حفظ کند و از ثبات نقطه صفر اطمینان حاصل کند.

نسخه های چندگانه:

از نسخه معمولی برای آب شیر و آب خالص استفاده می شود.

از نسخه HF می توان برای محلول آبی 20 ٪ اسید هیدروفلوئوریک استفاده کرد.

آنالایزر ازن حل شده - ساختار محصول و ترکیب

【1】 ابعاد نصب نصب شده دیوار

پانل نمایش 2】 صفحه نمایش و صفحه نمایش

【3】 ورودی قدرت ، خروجی سیگنال ، ورودی و خروجی

ورودی برق:

خروجی ترمینال سیگنال:

ترمینال سیگنال Discplay: برای اتصال سیگنال های صفحه نمایش از راه دور استفاده می شود (این دستگاه از قبل دارای صفحه نمایش است)

از رابط گاز بالای UV آنالیزر آب ازن حل شده برای رابط هوای فشرده استفاده می شود. اگر دمای آب ازن خیلی کم باشد ، توصیه می شود هوای فشرده شده را به ساز معرفی کنید تا از چگالش در خط لوله آب ازن داخلی ساز جلوگیری شود.

 آنالایزر ازن حل شده - نمودار فرآیند اتصال محصول

آنالایزر ازن حل شده - نمودار اتصال نمونه گیری شاخه فشار مثبت

(توصیه می شود از این فرآیند اتصال برای نمونه گیری تقسیم شده استفاده کنید. توجه داشته باشید که کنتور جریان باید در خروجی آنالایزر آب ازن محلول نصب شود.)

آنالایزر ازن حل شده ، نمودار اتصال پمپ آب فشار منفی

(توصیه می شود از این فرآیند اتصال برای نمونه گیری تقسیم شده استفاده کنید. توجه داشته باشید که کنتور جریان باید در خروجی آنالایزر آب ازن محلول نصب شود.)

توجه: سازنده کنتور جریان آب ازن محلول یک لوازم جانبی پیکربندی استاندارد است و پمپ آب فشار منفی یک محصول اختیاری است. برای خرید جداگانه می توانید با تولید کننده مشورت کنید.

توجه: بدون نسخه نمایشگر ، سازنده به طور جداگانه لوازم جانبی صفحه لمسی سیمی (طول سیم در 2 متر) را پیکربندی می کند

آنالایزر ازن حل شده - پارامترهای فنی:
